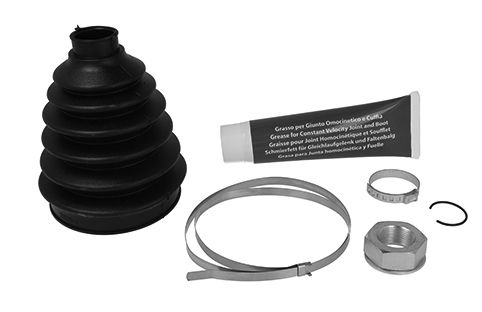

METELLI 15-1495 Jeu de joints, arbre de transmission

Denture extérieure, côté roue : 29, Denture intérieure, côté roue : 26, Diamètre de la bague détanchéité [mm] : 56,1, Diamètre extérieur [mm] : 90,9, Filetage : M24x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 53,3, Diamètre extérieur [mm] : 87,9, Matériau soufflet : Thermoplastique, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 28, Diamètre de la bague détanchéité [mm] : 59, Diamètre extérieur [mm] : 98, Longueur [mm] : 146,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 51, Diamètre extérieur [mm] : 81, Longueur [mm] : 129,8, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Dent.int., côté diff., raccord arbre de connexion : 27, Denture extérieure, côté roue : 40, Diamètre de la bague détanchéité [mm] : 57,4, Diamètre extérieur [mm] : 100, Filetage : M10x1,5, Longueur [mm] : 115,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 36, Diamètre de la bague détanchéité [mm] : 63, Diamètre extérieur [mm] : 98, Filetage : M22x1,5, travaillé mécaniquement : avec rainure dans la partie intérieure (à l'intérieur), Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 23, Diamètre de la bague détanchéité [mm] : 52,5, Diamètre extérieur [mm] : 82, Filetage : M20x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 58,9, Diamètre extérieur [mm] : 99,9, Filetage : M24x1.5, Matériau soufflet : Thermoplastique

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 29, Diamètre de la bague détanchéité [mm] : 49, Longueur [mm] : 137, Nombre de dents, anneau ABS : 42, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 28, Diamètre de la bague détanchéité [mm] : 52, Diamètre extérieur [mm] : 81, Matériau soufflet : Thermoplastique, Nombre de dents, anneau ABS : 29, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 26, Diamètre de la bague détanchéité [mm] : 55, Diamètre extérieur [mm] : 86,9, Filetage : M22x1.5, Matériau soufflet : Caoutchouc

Côté d'assemblage : Essieu avant droit, Denture extérieure, côté différentiel : 24, Denture intérieure, côté roue : 24, Diamètre extérieur [mm] : 83, Longueur [mm] : 479,5, Surface : enduit de poudre, Type de joint : Joint tripode

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 28, Denture intérieure, côté roue : 26, Diamètre de la bague détanchéité [mm] : 56,9, Diamètre extérieur [mm] : 104,6, Longueur [mm] : 184,5, Nombre de dents, anneau ABS : 48, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 27, Diamètre extérieur [mm] : 79, Longueur [mm] : 146, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 31, Denture intérieure, côté roue : 33, Diamètre de la bague détanchéité [mm] : 55,94, Diamètre extérieur [mm] : 82, Filetage : M16 x 1,5

Denture extérieure, côté roue : 36, Denture intérieure, côté roue : 33, Diamètre de la bague détanchéité [mm] : 52, Diamètre extérieur [mm] : 93,8, Filetage : M16x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 25, Diamètre de la bague détanchéité [mm] : 62, Diamètre extérieur [mm] : 87,8, Filetage : M22x1.5, Matériau soufflet : Caoutchouc, Nombre de dents, anneau ABS : 48

Côté d'assemblage : côté roue, Denture extérieure, côté roue : 36, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 50,5, Filetage : M16x1,5, Longueur [mm] : 113, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 33, Denture intérieure, côté roue : 26, Diamètre de la bague détanchéité [mm] : 52,25, Diamètre extérieur [mm] : 90,9, Longueur [mm] : 159,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 23, Diamètre de la bague détanchéité [mm] : 60, Diamètre extérieur [mm] : 80,3, Filetage : M22x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 52,5, Nombre de dents, anneau ABS : 48

Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 53, Diamètre extérieur [mm] : 81, Filetage : M20x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 32, Diamètre de la bague détanchéité [mm] : 55, Diamètre extérieur [mm] : 86,6, Filetage : M22x1.5, Matériau soufflet : Caoutchouc, Nombre de dents, anneau ABS : 50

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 60, Longueur [mm] : 135, Nombre de dents, anneau ABS : 50, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Côté d'assemblage : Essieu arrière, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 86, Filetage : M24x1,5, Longueur [mm] : 126,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 48, Diamètre extérieur [mm] : 79,5, Longueur [mm] : 182, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 25, Diamètre de la bague détanchéité [mm] : 79, Nombre de dents, anneau ABS : 46

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant droit, Côté d'assemblage : Essieu avant gauche, Denture extérieure, côté roue : 30, Denture intérieure, côté roue : 36, Diamètre de la bague détanchéité [mm] : 85,6, Diamètre extérieur [mm] : 94, Dimension du filetage extérieur : M22 x 1,5, Longueur [mm] : 163, Poids [kg] : 2,67, Tenir compte des informations service :

Arbre de commande : sans bague ABS, Côté d'assemblage : du côté boîte de vitesses, Côté d'assemblage : Essieu avant, Dent.int., côté diff., raccord arbre de connexion : 39, Denture extérieure, côté différentiel : 37, Diamètre de la bague détanchéité [mm] : 76, Longueur [mm] : 188, Surface : enduit de poudre, Type de joint : Joint tripode

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 47, Diamètre extérieur [mm] : 83, Longueur [mm] : 135,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique
