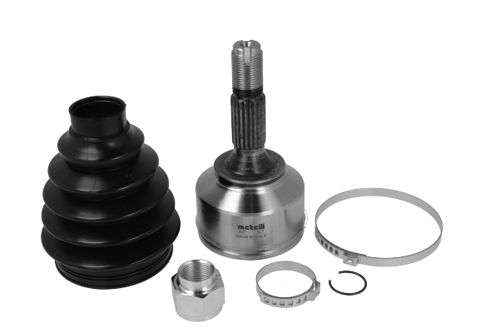

BLUE PRINT ADN18970 Jeu de joints, arbre de transmission

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant droit, Côté d'assemblage : Essieu avant gauche, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 85, Dimension du filetage extérieur : M24 x 1,5, Longueur [mm] : 166, Nombre de dents, anneau ABS : 44, Poids [kg] : 2,48, Tenir compte des informations service :

Dent.int., côté diff., raccord arbre de connexion : 28, Diamètre extérieur [mm] : 108, Longueur [mm] : 32, Matériau soufflet : Thermoplastique

Denture extérieure, côté roue : 28, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 58,5, Diamètre extérieur [mm] : 84,3, Filetage : M22x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 33, Denture intérieure, côté roue : 29, Diamètre de la bague détanchéité [mm] : 52, Diamètre extérieur [mm] : 84, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 34, Diamètre de la bague détanchéité [mm] : 58,5, Nombre de dents, anneau ABS : 48

Denture extérieure, côté roue : 23, Denture intérieure, côté roue : 35, Diamètre de la bague détanchéité [mm] : 57,4, Diamètre extérieur [mm] : 95, Filetage : M20x1.5, Matériau soufflet : Caoutchouc, Nombre de dents, anneau ABS : 44

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 59,5, Diamètre extérieur [mm] : 100, Longueur [mm] : 97, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 39, Diamètre de la bague détanchéité [mm] : 59, Diamètre extérieur [mm] : 100,4, Filetage : M24x1.5, Matériau soufflet : Caoutchouc, Nombre de dents, anneau ABS : 48

Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 23, Diamètre de la bague détanchéité [mm] : 60, Diamètre extérieur [mm] : 80,3, Filetage : M22x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 32, Diamètre de la bague détanchéité [mm] : 56, Filetage extérieur [mm] : 22 x 1,5, Longueur 1 [mm] : 98, Longueur globale [mm] : 159,7, Spécification : Groove type: Inner

Dent.int., côté diff., raccord arbre de connexion : 30, Denture extérieure, côté différentiel : 22, Diamètre de la bague détanchéité [mm] : 40, Matériau soufflet : NBR (caoutchoucs nitrile), Type de joint : Joint tripode

Denture intérieure, côté roue : 33, Diamètre extérieur [mm] : 100, Matériau soufflet : Caoutchouc

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 89, Longueur [mm] : 150,5, Nombre de dents, anneau ABS : 48, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 30, Denture intérieure, côté roue : 33, Diamètre de la bague détanchéité [mm] : 64,8, Diamètre extérieur [mm] : 90,3, Longueur [mm] : 136, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 63,4, Nombre de dents, anneau ABS : 48

Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 29, Diamètre de la bague détanchéité [mm] : 63, Matériau soufflet : Thermoplastique

Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 53, Diamètre extérieur [mm] : 81, Filetage : M20x1.5, Matériau soufflet : Caoutchouc

Article complémentaire / Info complémentaire 2 : avec bague, Dent.int., côté diff., raccord arbre de connexion : 27, Denture extérieure, côté différentiel : 26, Diamètre de la bague détanchéité [mm] : 75, Diamètre extérieur [mm] : 91, travaillé mécaniquement : avec rainure dans la partie intérieure (à l'intérieur), Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 27, Diamètre extérieur [mm] : 79, Longueur [mm] : 146, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Côté d'assemblage : côté roue, Denture extérieure, côté roue : 29, Denture intérieure, côté roue : 35, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 89, Dimension du filetage extérieur : M24 x 1,5, Longueur [mm] : 161, Poids [kg] : 2,45, Tenir compte des informations service :

Arbre de commande : sans bague ABS, Côté d'assemblage : du côté boîte de vitesses, Dent.int., côté diff., raccord arbre de connexion : 33, Diamètre extérieur [mm] : 100, Longueur [mm] : 34, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 30, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 65, Diamètre extérieur [mm] : 98, Filetage : M27x1.5, Matériau soufflet : Caoutchouc

Côté d'assemblage : du côté boîte de vitesses

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 23, Denture intérieure, côté roue : 21, Diamètre de la bague détanchéité [mm] : 49, Longueur [mm] : 139,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Côté d'assemblage : côté roue, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 84, Dimension du filetage extérieur : M22 x 1,5, Longueur [mm] : 150, Nombre de dents, anneau ABS : 44, Poids [kg] : 2,41, Tenir compte des informations service :

Denture extérieure, côté roue : 29, Denture intérieure, côté roue : 36, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 101,3, Filetage : M24x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 59,5, Diamètre extérieur [mm] : 100, Filetage : M16x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 21, Denture intérieure, côté roue : 21, Diamètre de la bague détanchéité [mm] : 48,9, Diamètre extérieur [mm] : 75,1, Filetage : M20x1.5, Matériau soufflet : Caoutchouc

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 24, Denture intérieure, côté roue : 20, Diamètre de la bague détanchéité [mm] : 52,5, Longueur [mm] : 136,5, Nombre de dents, anneau ABS : 48, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique
