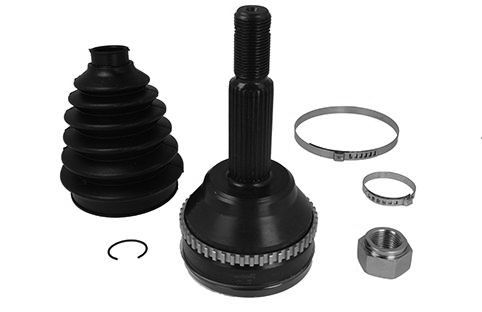

FAG 771 0417 30 Jeu de joints, arbre de transmission

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 30, Denture intérieure, côté roue : 36, Diamètre de la bague détanchéité [mm] : 59, Diamètre extérieur [mm] : 97, Dimension du filetage extérieur : M26 x 1,5, Longueur [mm] : 165, Nombre de dents, anneau ABS : 50, Poids [kg] : 3,32, Tenir compte des informations service :

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 29, Diamètre de la bague détanchéité [mm] : 63, Diamètre extérieur [mm] : 103,5, Longueur [mm] : 172,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant droit, Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 60, Diamètre extérieur [mm] : 79,5, Longueur [mm] : 134, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 33, Diamètre de la bague détanchéité [mm] : 51, Diamètre extérieur [mm] : 84, Filetage : M24x1.5, Matériau soufflet : Caoutchouc

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 21, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 72, Dimension du filetage extérieur : M22 x 1,5, Longueur [mm] : 149, Poids [kg] : 1,91, Tenir compte des informations service :

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 60,2, Diamètre extérieur [mm] : 104, Longueur [mm] : 99,5, Nombre de dents, anneau ABS : 48, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 36, Denture intérieure, côté roue : 30, Diamètre de la bague détanchéité [mm] : 59,6, Diamètre extérieur [mm] : 89,9, Filetage : M16x1.5, Matériau soufflet : Caoutchouc

Côté d'assemblage : côté roue, Denture extérieure, côté roue : 29, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 74, Longueur 1 [mm] : 96, Longueur globale [mm] : 164, Nombre de dents, anneau ABS : 48, Spécification : Groove type: Middle

Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 59,50, Diamètre extérieur [mm] : 98, Matériau soufflet : NBR (caoutchoucs nitrile), Nombre de dents, anneau ABS : 45, Type de joint : Joint sphérique homocinétique

Côté d'assemblage : Essieu avant droit, Denture extérieure, côté différentiel : 24, Denture intérieure, côté roue : 24, Diamètre extérieur [mm] : 83, Longueur [mm] : 479,5, Surface : enduit de poudre, Type de joint : Joint tripode

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 56,5, Diamètre extérieur [mm] : 98, Longueur [mm] : 164,5, Nombre de dents, anneau ABS : 43, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 35, Diamètre de la bague détanchéité [mm] : 56,7, Diamètre extérieur [mm] : 95,1, Longueur [mm] : 162,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 28, Diamètre de la bague détanchéité [mm] : 59, Diamètre extérieur [mm] : 98, Longueur [mm] : 146,5, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 59,60, Diamètre extérieur [mm] : 98, Matériau soufflet : Néoprène (polychloroprène), Nombre de dents, anneau ABS : 45

Denture extérieure, côté roue : 38, Denture intérieure, côté roue : 33, Diamètre de la bague détanchéité [mm] : 59,5, Nombre de dents, anneau ABS : 45

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 19, Diamètre de la bague détanchéité [mm] : 52,5, Nombre de dents, anneau ABS : 48

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 27, Diamètre de la bague détanchéité [mm] : 50, Diamètre extérieur [mm] : 99, Longueur [mm] : 221, Poids [kg] : 2,85, Tenir compte des informations service :

Arbre de commande : sans bague ABS, Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant droit, Côté d'assemblage : Essieu avant gauche, Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 23, Diamètre de la bague détanchéité [mm] : 46, Longueur [mm] : 136, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 30, Denture intérieure, côté roue : 25, Diamètre de la bague détanchéité [mm] : 71,5, Diamètre extérieur [mm] : 87,5, Filetage : M24x1.5, Matériau soufflet : Caoutchouc, Nombre de dents, anneau ABS : 48

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 51, Diamètre extérieur [mm] : 84,4, Filetage : M24x1.5, Matériau soufflet : Caoutchouc

Côté d'assemblage : côté roue, Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 25, Diamètre de la bague détanchéité [mm] : 58, Diamètre extérieur [mm] : 89, Dimension du filetage extérieur : M22 x 1,5, Longueur [mm] : 160, Nombre de dents, anneau ABS : 48, Poids [kg] : 2,3, Tenir compte des informations service :

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 27, Denture intérieure, côté roue : 26, Diamètre de la bague détanchéité [mm] : 60, Longueur [mm] : 164, Nombre de dents, anneau ABS : 52, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 24, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 85, Filetage : M19x1.5, Matériau soufflet : Caoutchouc

Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 22, Diamètre de la bague détanchéité [mm] : 55,3, Diamètre extérieur [mm] : 84, Filetage : M24x1.5, Matériau soufflet : Caoutchouc

Arbre de commande : sans bague ABS, Côté d'assemblage : du côté boîte de vitesses, Dent.int., côté diff., raccord arbre de connexion : 33, Diamètre extérieur [mm] : 94, Longueur [mm] : 32, Type de joint : Joint sphérique homocinétique

Côté d'assemblage : côté roue, Côté d'assemblage : Essieu avant droit, Côté d'assemblage : Essieu avant gauche, Denture extérieure, côté roue : 25, Denture intérieure, côté roue : 20, Diamètre de la bague détanchéité [mm] : 52,5, Diamètre extérieur [mm] : 74, Dimension du filetage extérieur : M22 x 1,5, Longueur [mm] : 158, Nombre de dents, anneau ABS : 48, Poids [kg] : 1,9, Tenir compte des informations service :

Denture extérieure, côté roue : 22, Denture intérieure, côté roue : 20, Diamètre de la bague détanchéité [mm] : 46,9, Diamètre extérieur [mm] : 71,9, Filetage : M22x1,5, travaillé mécaniquement : avec rainure dans la partie intérieure (au milieu), Type de joint : Joint sphérique homocinétique

Arbre de commande : avec bague ABS, Côté d'assemblage : côté roue, Denture extérieure, côté roue : 23, Denture intérieure, côté roue : 19, Diamètre de la bague détanchéité [mm] : 49, Longueur [mm] : 134,5, Nombre de dents, anneau ABS : 43, Surface : enduit de poudre, Type de joint : Joint sphérique homocinétique

Dent.int., côté diff., raccord arbre de connexion : 28, Diamètre extérieur [mm] : 108, Longueur [mm] : 32, Matériau soufflet : Thermoplastique

Denture extérieure, côté roue : 26, Denture intérieure, côté roue : 21, Diamètre de la bague détanchéité [mm] : 56, Diamètre extérieur [mm] : 75, Type de joint : Joint sphérique homocinétique
